Popis bodové svářečky

Co je to bodová svářečka?

Bodová svářečka je zařízení, které umožňuje bodově svařovat, je to tedy stroj založený na principu odporového svařování. Bodová svářečka je tvořena rámem, v jehož útrobách je schována technologie, tedy silová část a řídící jednotka. Řídící jednotka je pochopitelně umístěno tak, aby ji bylo možné pohodlně ovládat. V případě, že se jedná o pneumatickou bodovou svářečku, je k rámu připevněn pneumatický válec a k němu potom držák elektrod a v něm jsou vsazeny elektrody. Vše tvoří jeden ucelený stroj, ke kterému je nutné přivést pouze napájecí napětí, chladící médium a případně stlačený vzduch.

Bodové svářečky můžeme rozdělit dle technologie:

  • AC, svařování je prováděno střídavým napětím
  • Invertor někdy nazýváno středofrekvenční, svařování je prováděno stejnosměrným proudem

Či dle konstrukce:

  • Kleště
  • Stojanové
  • Stolní
  • Mobilní (pro autoopravny)
  • Lisy

Firma Schinkmann s.r.o. se více než 25 let zabývá prodejem a servisem bodových svářeček italského výrobce Tecna S.p.A. V našem sortimentu jsou všechny výše uvedené typy bodových svářeček, spolu s našimi zkušenostmi jsme schopni pokrýt potřeby všech zákazníků. Jste malý živnostník, který využije odporovou svářečku příležitostně? S důvěrou se obraťte na nás a my Vám poradíme a vše vysvětlíme. Zastupujete velkou společnost a hledáte spolehlivou bodovou svářečku pro zástavbu do automatické linky? I na tomto poli máme mnohaleté zkušenosti a můžeme být tak Vaším silným partnerem.

Kontaktujte nás na:     nebo

Bodovací kleště

Co jsou to bodovací kleště?

Bodovací kleště jsou typem bodové svářečky, konkrétně se jedná o konstrukci, která umožňuje zavěšení. Bodovací kleště se používají všude tam, kde je svařovaný díl natolik veliký a těžký, že není možná jeho manipulace, svařovaný díl je tedy stacionárně umístěn na pracovišti a bodovací kleště umožní jeho svařování svou flexibilitou.

Ruční bodovací kleště typu 79xx tvoří základ nabídky odporových svařovacích strojů. Umožňují začít s výrobou odporově svařovaných předmětů bez vysokých investic a jsou tedy dostupné i pro malou kovovýrobu či zámečnickou dílnu. Jejich předností jsou kompaktní rozměry, relativně nízká váha a jednoduché nastavení. Velkou výhodou je  široká možnost volby různých ramen a elektrod.

Výkonnější bodovací kleště se již používají výhradně zavěšené na balancéru a tak mají i přes větší rozměry a váhu poměrně snadnou a nenáročnou obsluhu. Dosahují samozřejmě řádově větších přítlaků a proudů, což umožňuje svařovat silnější materiály, při větší kadenci a vyšší pevnosti svárů. Navíc mají propracované mikroprocesorové řídící jednotky umožňující mnohem více parametrů programu, než pouze proud a čas sváření.

Nejlepší volbou co se týče kvality a produktivity sváření jsou invertorové svařovací stroje – umožňují nastavit čas sváření s krokem 1 milisekundy, přesně nastavit a konstantně řídit proud sváření, mají až o  35 % nižší spotřebu a jsou velmi vhodné pro odporové svařování progresivních lehkých materiálů a slitin, jejichž svařování je s konvenčním strojem velmi obtížné.

Typová řada 7900 – 7915, ruční a pneumatické bodovací kleště, 2 - 6 kVA

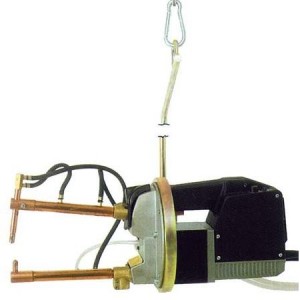

Bodovací kleště TECNA 7913Bodovací kleště řady 79xx představují univerzální modely vhodné takřka pro každé použití. Jejich výkon postačuje pro svařování plechů o tloušťce až 1,8 + 1,8 mm a ocelové kulatiny do průměru 6 mm. Velmi vhodné jsou také pro svařování pozinkovaných plechů.

Mezi oblasti, kde jsou tyto kleště nasazovány, patří výroby lehčího charakteru, například výroba vzduchotechnických rozvodů, stavebně-klempířské práce či opravy automobilů. Své uplatnění však naleznou i v mnoha jiných oborech.

Hlavní specifikace:

  • mechanické či pneumatické ovládání
  • chlazení vzduchem či vodou
  • možnost zavěšení na balancér (typ 7913)
  • nastavitelný přítlak elektrod
  • elektronické nastavení času sváření
  • možnost sváření s pulsací (modely P)
  • široký výběr různých druhů ramen a elektrod

Typová řada 3321 – 3328, závěsné pneumatické bodovací kleště, 16 - 38 kVA

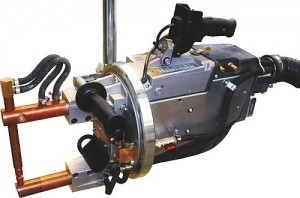

Bodovací kleště TECNA 3321Tyto vzduchem ovládané závěsné bodové kleště s integrovanou řídící jednotkou jsou určené pro náročné nasazení ve výrobních provozech. Oproti konkurenci vynikají především vysokým výkonem, kompaktními rozměry a nízkou hmotností, což umožňuje svářet i komplikovanější díly na menším pracovním prostoru. Díky tomu s nimi lze snáze manipulovat a tím je i práce přesnější a produktivnější.

Hlavní specifikace:

  • výkon 16 – 38 KVA, přítlak elektrod až 695 daN (Kg)
  • vysoká produktivita, účelný design, kompaktní rozměry a vysoký svářecí výkon
  • vestavená řídící jednotka – úspora místa na pracovišti, rychlá instalace
  • jednoduchá instalace a příprava k práci
  • vodou chlazené jsou držáky elektrod, ramena, transformátor a SCR stykač
  • závěs pro balancér
  • nastavitelná vzdálenost elektrod
  • možnost dvojího zdvihu - vyšší produktivita
  • integrované tlačítko nouzového vypnutí na zadní části stroje
  • bezolejový chromovaný válec a píst dimenzovaný pro vysoké zatížení a dlouhou životnost
  • možnost volby řídící jednotky podle požadovaných parametrů – TE 300 nebo TE 450
  • bezpečnostní dvojité tlačítko na rukojeti zabraňující náhodnému stisku

Typová řada 3062 – 3185, invertorové pneumatické bodovací kleště, 56 – 90 kVA

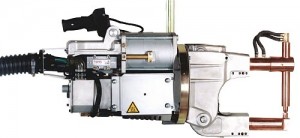

Bodovací kleště TECNA 3183Svařovací kleště typu 3062 – 3185 patří k tomu nejlepšímu, co může firma pro odporové svařování využít. Tyto kleště jsou vybaveny invertorovou technologií, která přináší mnoho významných výhod: přesné nastavení času svařování (po milisekundách), přesné a konstantní řízení proudu po celou dobu cyklu, delší životnost elektrod, esteticky dokonalejší sváry, až o 35 % nižší spotřeba proudu a zároveň menší rozměry transformátoru a tím i stroje. Díky menšímu a lehčímu transformátoru jsou kleště i při vyšším výkonu lehké a snadno ovladatelné.

Invertorové kleště jsou díky svým výhodám velmi vhodné pro svařování lehkých kovů (např. hliníku) či jiných obtížně svařitelných kovů.

Hlavní specifikace:

  • výkon 56 – 90 KVA, přítlak elektrod až 855 daN (Kg)
  • poměrně kompaktní rozměry vzhledem k vysokému výkonu kleští
  • oddělená řídící jednotka a proudová skříň
  • možnost propojení řídících jednotek k počítači
  • paměť na 63 různých programů sváření
  • ergonomická rukojeť s pojistkou proti náhodnému sepnutí a přepínačem programů
  • rameno pro zavěšení na balancér
  • délka ramen 190 – 1030 mm, možnost speciálních ramen na přání
  • jednoduchá údržba, dlouhá životnost stroje

Stojanová bodová svářečka

Co je stojanová bodová svářečka?

Stojanové (stacionární) bodovky jsou určeny pro sériovou výrobu s velkou kadencí bodů. Stojanové bodovky mají vodou chlazená ramena, transformátor a elektrody. Přítlak bývá řešen pneumaticky a pokyn k sevření ramen a sepnutí proudu dává obsluha obvykle nožním spínačem. Jednodušší stojanové bodovky mají přítlak řešen i mechanicky nožní pákou. Plynulá regulace proudu a času je samozřejmostí. Také velikost přítlaku je seřiditelná.

Typová řada 4640N - 4649N, mechanicky a pneumaticky ovládané svářečky s kyvným ramenem, 16 - 25 kVA

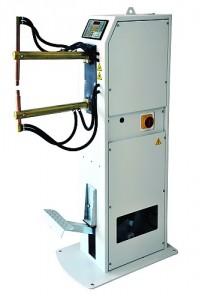

Stojanová bodovka 4640N-4644NBodové svařovací stroje řady 464x představují základní, avšak velmi propracované řešení pro svařování ve výrobním podniku. Jejich výkon až 25 kVA umožňuje svařovat plechy o síle až 4 + 4 mm či ocelovou kulatinu až do průměru 12 mm. Řada 464x zahrnuje jak mechanické stroje, kde je přítlak vytvářen pomocí nožního pedálu obsluhovaného pracovníkem, tak i  pneumatické stroje s dvoustupňovým pedálem. Všechny stroje mají nastavitelnou délku ramen 230 – 550 mm, resp. 380 – 700 mm (dle typu). Všechny stroje jsou také vybaveny digitální řídící jednotkou TE 101, která umožňuje přesné nastavení až 13 parametrů. Stroje mají novou ergonomickou konstrukci pro usnadnění práce. Řídící jednotka je umístěna vpředu, aby operátor viděl svařovací parametry během pracovního cyklu. Manometr a regulátor jsou umístěny v horní části stroje pro lepší přístup.

Charakteristika

  • Nastavitelná délka ramen podle druhu práce.
  • Elektrodový držák, vyrobený ze slitiny mědi a chromu pro dlouhou životnost, může být v ramenech namontován kolmo nebo šikmo.
  • Výška zdvihu elektrod je nastavitelná.
  • Epoxidová izolace měděných transformátorů.
  • Transformátor, ramena a elektrodový držák jsou chlazené vodou.
  • Mikroprocesorová řídící jednotka TECNA TE 101.

Svařovací stroje s mechanickým ovládáním:

  • Nastavitelný přítlak elektrod. Spuštění svářecího cyklu přes mikrospínač.
  • Nožní pedál je možné délkově nastavit.

Pneumatické svařovací stroje:

  • Bezolejové vzduchové válce eliminující olejovou mlhu.
  • Nastavitelný přítlak elektrod redukčním ventilem se vzduchovým filtrem, manometrem, a poloautomatickým odvodňovacím systémem.
  • Vestavěné ventily pro seřízení rychlosti sevření a rozevření ramen, absorbér pro pohlcení rázů a vzduchový tlumič.
  • Dvou-stupňový elektrický nožní spínač – pro použití v automatickém a manuálním režimu umožní obsluze provést více bodů a dovolí svařování pouze v konkrétní pozici.
  • Možnost připojení druhého dvoustupňového elektrického nožního pedálu typ 70284 s možností nastavení rozdílného času a proudu s různými druhy svařování na stejném výrobku.

Typová řada 4660N-4668N svařovací stroje s kyvnými a lineárními rameny 35 – 50 kVA

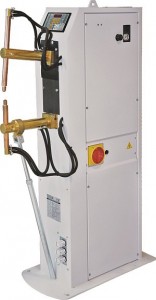

Tecna 4660N-4663NNová pevná ergonomická konstrukce pro usnadnění práce. Řídící jednotka je umístěna vpředu, aby operátor viděl svařovací parametry během pracovního cyklu. Manometr a regulátor jsou umístěny v horní části stroje pro lepší přístup.

Charakteristika

  • chrom-měděné držáky elektrod pro velkou pracovní zátěž a dlouhou životnost, pro přímou i šikmou montáž,
  • vodou chlazený transformátor s vinutím zalitým epoxidovou pryskyřicí,
  • vodou chlazená ramena, držáky elektrod a elektrody,
  • řídící jednotka TE 101,
  • bezolejový vzduchový válec,
  • vestavěný ochranný filtr stlačeného vzduchu s tlakoměrem a s poloautomatickým odstraňováním vlhkosti,
  • dvoustupňové nožní elektrické ovládání pro sevření a svaření kusů pouze pokud jsou správně umístěny,
  • příprava pro připojení druhého nožního dvoustupňového elektrického ovladače pro přímou volbu druhého svářecího programu (vhodné pro sváření dvou různých svárů na jednom kusu materiálu),

Typy 4660, 4662 (kyvné rameno)

  • vyložení ramen až 600 mm
  • ramena: vzdálenost 280 mm
  • nastavitelný zdvih elektrody pro maximální rychlost práce

 Typy 4661, 4663 (kyvné rameno)

  • vyložení ramen až 800 mm,
  • ramena: vzdálenost 280 mm,
  • nastavitelný zdvih elektrody pro maximální rychlost práce,

Typy 4665-4666 (lineární pohyb ramene)

  • vyložení ramen 400 mm,
  • ramena: vzdálenost 280 mm,
  • válec s dvojitým zdvihem s ruční kontrolou,

Typy 4667-4668 (lineární pohyb ramene)

  • vyložení ramen 500 mm,
  • ramena: vzdálenost 280 mm,
  • válec s pochromovaným pístem pro velký výkon a dlouhou životnost,
  • válec s dvojitým zdvihem s ruční kontrolou

Invertorový bodovací lis

Typová řada 6121 – 6129, invertorové bodovací lisy, 90 - 200 kVA

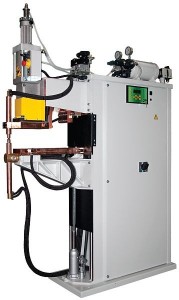

Tecna 612xNSvařovací invertorový bodovací lis typ 6121 – 6129 jsou vybaveny invertorovou technologií, která přináší mnoho významných výhod: přesné nastavení času svařování (po milisekundách), rychlé dosažení nastaveného proudu a jeho přesné a konstantní řízení po celou dobu cyklu, delší životnost elektrod, esteticky dokonalejší sváry, až o 35 % nižší spotřeba proudu.

Tyto stroje jsou díky přínosům invertoru velmi vhodné pro svařování lehkých kovů či jiných obtížně svařitelných kovů, přesnost nastavení času a proudu umožňuje vysoce kvalitně svařovat i velmi tenké plechy.

Hlavní specifikace:

  • výkon 90 – 200 kVA, přítlak elektrod až 1242 daN (Kg)
  • provedení jako lis či kombinace bodovka/lis
  • integrovaná řídící jednotka a proudová skříň
  • možnost propojení řídících jednotek k počítači
  • paměť na 300 různých programů sváření
  • možnost ovládání obouručním ovladačem nebo pedálem
  • vodou chlazený transformátor, desky, držáky elektrod a elektrody, transformátor zalitý epoxidovou pryskyřicí
  • jednoduchá údržba, dlouhá životnost stroje
