Bodovka stolní TECNA 2103 (25 kVA)

Kód: 2103
Výrobce: TECNA
Jištění 80 A
Napětí naprázdno 4,6 V
Hmotnost 86 kg
Napájecí napětí 3x400 V
Výkon při 50% 25 kVA
Zkratový proud 22 kA
Max. svářecí výkon 84 kVA

Popis produktu

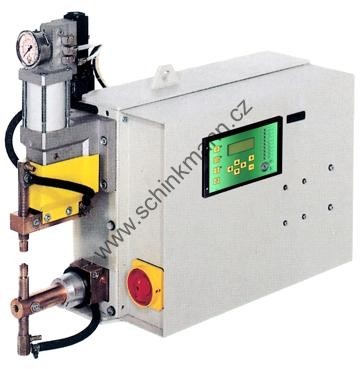

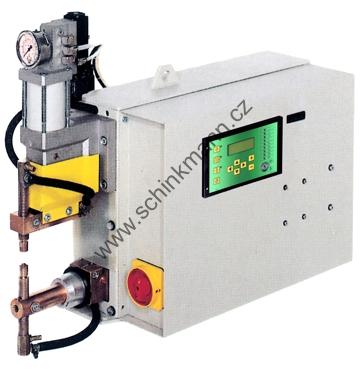

Stolní bodovka TECNA 2103 (25 kVA)

Odporové bodové svářečky a svařovací listy TECNA řady 21 jsou vhodné pro použití v nejrůznějších výrobních podnicích, kde se klade důraz na kvalitně provedené svary s minimálními energetickými nároky a maximální spolehlivostí. Svářečky jsou svou konstrukcí určeny primárně k umístění na pracovním stole či stojanu mohou však být samozřejmě zabudovány do nejrůznějších svařovacích linek či automatů. Všechny typy jsou vybaveny mikroprocesorovou řídící jednotkou, která může být na přání vybavena rozhraním RS232 umožňujícím připojení k běžnému počítači typu PC, pomocí něhož lze svářečku pohodlně a rychle nastavovat a monitorovat její provoz.

Hlavní výhody řady 21xx:

- mikroprocesorová řídící jednotka s přímým měřením proudu sváření
- chromovaný píst pneumatického válce s dlouhou životností, s nastavitelným zařízením proti otáčení
- bezolejové pneumatické komponenty chránící čistotu pracovního prostředí
- vestavený filtr stlačeného vzduchu a regulátor tlaku
- vestavěný ventil přívodu stlačeného vzduchu
- ventil ovládající rychlost pohybu elektrod, nárazník na konci zdvihu
- tlumiče vyfukovaného vzduchu
- dvoustupňový elektrický pedál pro sevření svařování kusů pouze jsou-li správně umístěny
- vodou chlazený transformátor, desky, držáky elektrod a elektrody, transformátor s izolací epoxidovou pryskyřicí
- synchronní SCR spínač izolovaný od chladící vody ochranným termostatem
- standardně u všech modelů (kromě 2102): dvouruční bezpečnostní ovládání zajišťující maximální bezpečnost a volič s odnímatelným klíčem. Dvouruční ovládání je standardem pouze u svařovacích lisů (výstupkových svářeček), na přání jej lze dodat i k bodovým svářečkám


ŘÍDÍCÍ JEDNOTKY SVAŘOVÁNÍ TE550

TE550 je mikroprocesorová jednotka pro odporové svařovací stroje. Funkce řídící jednotky je řízení prvků svařovacích strojů, zvláště kontrolovaných diod, které regulují svařovací proud.
TE550 je velmi všestranné řízení a může být instalováno na různé typy svařovacích strojů. Kromě bodových svářecích strojů a strojů na bradavkové svařování může být řízení instalováno rovněž na svářecích strojích švových svarů. Kromě toho může být řízení provozováno také s regulací výkonu, regulací konstantního proudu a regulací konstantní energie (volitelně). Počet vstupů a výstupů lze zvýšit, aby bylo možno aplikovat řízení svařování ve zvláštních strojích event. automatizacích. Do paměti lze uložit 250 různých svařovacích programů, z toho 31 lze vyvolat přímo externě. Každý program se skládá z programovatelných parametrů, které popisují pracovní cyklus. Kromě jednoduchého 4 dobého cyklu umožňuje řízení svařovaní s před-svářecím proudem, do-svářecím proudem slope a impulzy.

HLAVNÍ CHARAKTERISTIKY

•Snadné programování šesti tlačítky a alfanumerickým LCD displejem s osvětlením pozadí.
•Synchronizované řízení s kontrolovanými diodami, fázově řízená regulace proudu.
•Uložení 250 svařovacích programů, z toho lze 31 vyvolat externě.
•Až 25 programovatelných parametrů pro každý program
•Funkce vzestup proudu, pokles proudu, impulzy, před-svařování a po-svařování a regulace půlperiod svařovací doby.
•Ukazatel svářecího proudu RMS v kA a příslušného fázového úhlu po každém svařování
•3 druhy provozu: procenta, konstantní proud a konstantní energie
•Limit svářecího proudu nebo fázového úhlu
•Funkce dvojitého zdvihu
•Kroková funkce ke kompenzaci opotřebení elektrod s programovatelnou křivkou
•Jednotlivý cyklus a automatika. Funkce SVAŘOVAT - NESVAŘOVAT.
•Nastavení zpoždění 1. připojení
•Provoz pěti magnetických ventilů 24V DC max. 5W se samojistícím výstupem.
•Automatické uzpůsobení síťové frekvence 50/60 Hz.
•Sériová komunikace s izolovaným RS-232 nebo RS485 (volitelně).
•Výstup pro proporcionální elektromagnetický ventil
•Spínač volby nožní pedál nebo obouruční spuštění.
•Volba jazyka: italsky, anglicky, francouzsky, německy, španělsky, maďarsky, švédsky a portugalsky.
•Možnost změny programového vybavení jednotky pomocí speciálního software.
•Aktivace a kontrola trvanlivosti elektrod.


Příslušenství:

70491 Dvouruční ovládání .
50115 Sériové rozhraní RS232, umožňující propojení se sériovou tiskárnou nebo osobním počítačem pro zaznamenávání dat z výroby.
4507 Rameno s menšími celkovými rozměry Ø min. 62 mm.


Spotřební materiál:

3720 pár rovných elektrod
3721 pár excentrických elektrod
3722 pár šikmých elektrod
3723 pár skloněných elektrod
3724 pár plochých elektrod
3725 otočná elektroda Ø 30 mm
3726 chrom-zirkonium-měděná slitina Ø 22 L=750 mm

Pozor:
Na požádání může být svářečka vybavena různým poměrem zahrocení konusu než standardním. Uvedené položky se týkají standardního kuželu Ø 12,7 mm, 1/2", úhel kónusu 2°30', typ BS 807.
