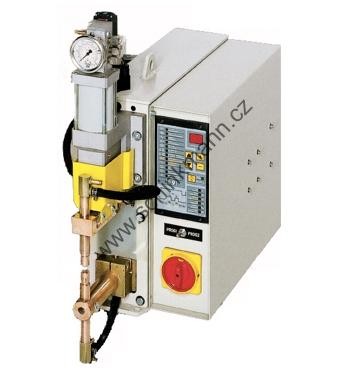

Bodovka stolní TECNA 2102 (20 kVA)

Kód: 2102
Výrobce: TECNA
Jištění 63 A
Napětí naprázdno 4 V
Hmotnost 81 kg
Napájecí napětí 3x400 V
Výkon při 50% 20 kVA
Zkratový proud 19 kA
Max. svářecí výkon 60 kVA

Popis produktu

Stolní bodovka TECNA 2102 (20 kVA)

Odporové bodové svářečky a svařovací listy TECNA řady 21 jsou vhodné pro použití v nejrůznějších výrobních podnicích, kde se klade důraz na kvalitně provedené svary s minimálními energetickými nároky a maximální spolehlivostí. Svářečky jsou svou konstrukcí určeny primárně k umístění na pracovním stole či stojanu mohou však být samozřejmě zabudovány do nejrůznějších svařovacích linek či automatů. Všechny typy jsou vybaveny mikroprocesorovou řídící jednotkou, která může být na přání vybavena rozhraním RS232 umožňujícím připojení k běžnému počítači typu PC, pomocí něhož lze svářečku pohodlně a rychle nastavovat a monitorovat její provoz.

Hlavní výhody řady 21xx:


- chromovaný píst pneumatického válce s dlouhou životností, s nastavitelným zařízením proti otáčení
- bezolejové pneumatické komponenty chránící čistotu pracovního prostředí
- vestavený filtr stlačeného vzduchu a regulátor tlaku
- vestavěný ventil přívodu stlačeného vzduchu
- ventil ovládající rychlost pohybu elektrod, nárazník na konci zdvihu
- tlumiče vyfukovaného vzduchu
- dvoustupňový elektrický pedál pro sevření svařování kusů pouze jsou-li správně umístěny
- vodou chlazený transformátor, desky, držáky elektrod a elektrody, transformátor s izolací epoxidovou pryskyřicí
- synchronní SCR spínač izolovaný od chladící vody ochranným termostatem
- Dvouruční ovládání je standardem pouze u svařovacích lisů (výstupkových svářeček), na přání jej lze dodat i k bodovým svářečkám.

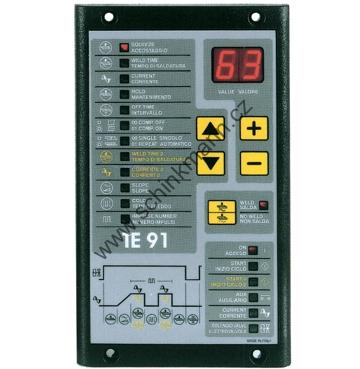

Řídící jednotka sváření TE 91

TE 91 je mikroprocesorová řídící jednotka pro jednofázové odporové svářečky. Řídící jednotka sváření ovládá části svářečky a především tyristorově reguluje svářecí proud. Pracovní cyklus prováděný touto řídící jednotkou je popsán programovatelnými parametry. TE 91 může pracovat s ručně i pneumaticky obsluhovanými svářečkami.


Hlavní vlastnosti

•Synchronní tyristorové ovládání.
•Ovládání posunu fáze pro nastavení svářecího proudu.
•Zjednodušené programování pomocí čtyř tlačítek.
•Dvojité přednastavení času a proudu, vyvolatelné dvěma nezávislými tlačítky.
•Funkce náběhu a pulsace.
•Režim jednotlivých a opakovaných svárů.
•Funkce kompenzace svářecího proudu pro sváření orezlých plechů a drátů.
•Automatické přidržení spouštěcího signálu blokování pro ručně obsluhované svářečky.
•Nastavení posunu první fáze, což umožňuje vyvážení odběru proudu z napájecí sítě.
•Ovládání elektroventilu 24 V DC 7,2 W Max s výstupem chráněným proti zkratu.


Příslušenství:

70491 Dvouruční ovládání .
50115 Sériové rozhraní RS232, umožňující propojení se sériovou tiskárnou nebo osobním počítačem pro zaznamenávání dat z výroby.
4507 Rameno s menšími celkovými rozměry Ø min. 62 mm.


Spotřební materiál:

3720 pár rovných elektrod
3721 pár excentrických elektrod
3722 pár šikmých elektrod
3723 pár skloněných elektrod
3724 pár plochých elektrod
3725 otočná elektroda Ø 30 mm
3726 chrom-zirkonium-měděná slitina Ø 22 L=750 mm

Pozor:
Na požádání může být svářečka vybavena různým poměrem zahrocení konusu než standardním. Uvedené položky se týkají standardního kuželu Ø 12,7 mm, 1/2", úhel kónusu 2°30', typ BS 807.
