Obloukové svařování tavící se elektrodou v ochranném plynu MAG/MIG

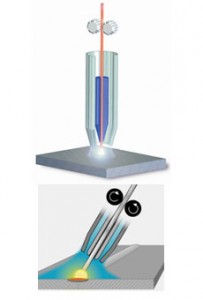

obloukove-svarovani-v-ochranne-atmosfere-schinkmann.jpgPři svařování v ochranné atmosféře plynu (GMAW - Gas Metal Arc Welding, MIG - Metal Inert Gas, MAG - Metal Active Gas) vzniká oblouk mezi svařovacím drátem, který se odvíjí z cívky, a svařencem.
Oblouk  a  svarová lázeň jsou chráněny proudem inertního plynu ( chemicky nereaguje s roztavenou lázní  - čistý Ar či směs Ar +He)  nebo aktivního plynu  ( chemicky reaguje s roztavenou  lázní - O2, CO2, směsné plyny). Ochranná atmosféra je dodávána výhradně externím zdrojem a to zásobníkem plynu tlakové láhve nebo rozvod plynu.

Použití

Tato metoda se hodí pro většinu materiálů, přídavné materiály se vyrábějí buď plné nebo plněné, tzv. trubičkové dráty, a dodávají se navinuté na cívkách různých hmotností, od 5 do 30 kg.
Svařování MIG/MAG je podstatně produktivnější než konvenční svařování obalenou elektrodou MMA, kde se produktivita ztrácí pokaždé, když svářeč zastaví, aby vyměnil spotřebovanou elektrodu. Při MMA vznikají také materiální ztráty při vyhazování nedopalků. Z každého kilogramu prodané obalené elektrody se asi jen 65 % stane součástí svaru (zbytek se vyhodí).

Používáním svařovacího plnéhotrubičkového drátu se účinnost zvýšila na 80-95 %. Svařování MIG/MAG je univerzální metoda, kterou je možno ukládat svarový kov ve větším množství a ve všech svařovacích polohách. Svařování MIG je vhodné pro hliník, měď a jejich slitiny a také pro titan. MAG je ideální pro nízkolegované a nelegované oceli (standardní plechy) a také pro legované korozivzdorné oceli.

Výhody a nevýhody metody MAG/MIG

Výhody metody MAG/MIG:

  • Svařování ve všech svařovacích polohách
  • Vysoká svařovací rychlost = vyšší produktivita
  • Odstranění prostoje na výměnu klasických elektrod (MMA)
  • Nižší nároky na čištění strusky
  • Eliminace zplodin (kouře) oproti metodě MMA
  • Oblouk i svarová lázeň je jasně viditelná
  • Při svařování ve zkratovém přenosu – nižší vnesené teplo do svařence = menší deformace

Nevýhody metody MIG/MAG:

  • Svařovací zdroj je náročnější na obsluhu, pořizovací cena je vyšší.
  • Vyšší nároky na údržbu
  • Při špatných podmínkách ventilace je riziko odfouknutí ochranného plynu
  • Relativně vysoké vyzářené teplo do prostoru
