Analyzátor TE 1600 s RS 232 portem, kufříkem a certifikátem, bez příslušenství

Kód: TE1600
Výrobce: TECNA
dostupnost na dotaz
82407,1 Kč 68105 Kč bez DPH

Popis produktu

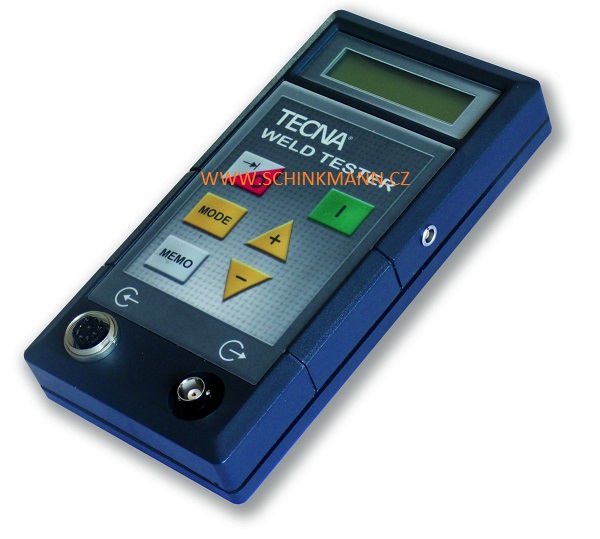

TE 1600 je přenosný přístroj speciálně vyvinutý pro měření parametrů
odporového sváření. Díky výměnným čidlům je možné pomocí jednoho
přístroje měřit jak proud sváření, tak i přítlak elektrod. Výkon 32bitového
mikroprocesoru a 12bitového A/D konvertoru dělají z analyzéru vysoce
účinného pomocníka.
Je vhodný pro měření proudu sváření standardních odporových svářeček se
střídavým proudem (AC), třífázových stejnosměrných svářeček a
středofrekvenčních invertorových svářeček (DC).
TE 1600 měří tyto hodnoty proudu:
AC: skutečnou efektivní hodnotu proudu (RMS), maximální hodnotu a
průměrnou hodnotu,
hodnotu kladné i záporné špičky,
úhel vodivosti (ve stupních),
čas sváření v cyklech, s krokem ½ cyklu.
DC: průměrnou hodnotu, maximální hodnotu a čas sváření v ms.
Lze nastavit funkci prodlevy měření (vynechání hodnot na začátku či na konci
měření), která zabrání zkreslení naměřených hodnot způsobenému použitím
náběhu a doběhu proudu a umožňuje zkontrolovat správné nastavení
prvního sepnutí.
Naměřené hodnoty proudu posledních 10 svárů se automaticky ukládají do
paměti.
Měření přítlaku elektrod: zaznamenává maximální hodnotu přítlaku a
hodnotu na začátku a na konci času sváření.
Funkce mazání údajů zabraňuje poruchám měření v důsledku vysokého rázu
přítlaku a dovoluje odhadnout ten druhý.
Široká dostupnost snímačů.
Automatické rozpoznání připojených čidel.
Lze využít BNC výstup, připojit analyzér k osciloskopu a na něm zobrazovat
průběh křivky proudu.
Pro zobrazení a uložení naměřených dat lze přístroj připojit k PC .
Toto propojení bude provedeno sériovým kabelem (dodává se s měřicím
přístrojem), který se připojí na sériový port COM na PC.
Analyzér může být vybaven také snímačem pro měření tlaku stlačeného
vzduchu, což je užitečné při pravidelné kontrole manometru svářečky.
Napájení: 4 ks alkalické baterie AA

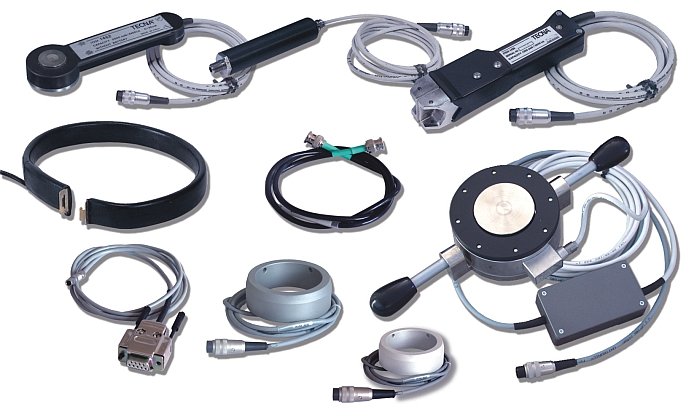

PŘÍSLUŠENSTVÍ PRO MULTIFUNKČNÍ MĚŘICÍ PŘÍSTROJ TE1600


1600/RS232 Měřicí přístroj TE 1600 s výstupem RS232 pro tiskárnu, s kufrem a certifikátem
1631 Pevný snímač proudu – průměr min. 32-36 max. mm s kabelem L=2 m
1632 Pevný snímač proudu – průměr min. 40-45-46 max. mm s kabelem L=2 m
1633 Pevný snímač proudu – průměr min. 80 mm s kabelem L=2 m
1635 Flexibilní snímač prům. 160 mm s kabelem L=2 m
1636 Flexibilní snímač prům. 270 mm s kabelem L=2 m
1661 Snímač přítlaku 200 daN 440 lb s kabelem L=2 m
1662 Snímač přítlaku 2000 daN 4400 lb s kabelem L=2 m
1673 Snímač přítlaku se sníženým průměrem 200 daN 440 lb s kabelem L=2 m
1675 Snímač přítlaku se sníženým průměrem 1200 daN 2640 lb s kabelem L=2m
1663 Snímač přítlaku 10000 daN 22000 lb s kabelem L=2 m
1664 Snímač tlaku 10 bar - 145 Psi
1438 Stíněný kabel 50 OHM BNC-BNC pro připojení k osciloskopu–délka L=1 m
22414 Sériový kabel DB9 pro připojení k PC - vstup COM
47331 Plastový kufr
