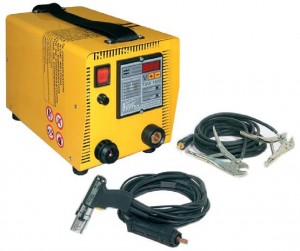

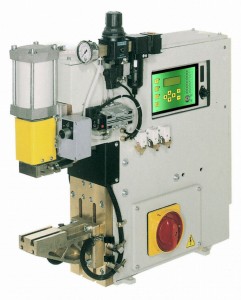

Osvědčené stroje a zařízení pro odporové svařování: bodovací kleště, stolní bodovky, stojanové bodovky, navařovací stroje, bodovací projekční lisy, odporové švové stroje .



Co je odporové svařování?

Odporové svařovaní je soubor svařovacích metod, které  na vytvořeni spoje využívají teplo vznikající průchodem svařovacího proudu svařovanými materiály a současného působení přítlačné síly. Mezi tyto metody patří bodovéšvové svařovaní, svařování výstupkové (bradavkové) a stykové svařování stlačením a odtavením.

Odporově se svařují prakticky všechny druhy ocelí, a to i pozinkované nebo jinak pokovené, jako jsou karosérie aut, plechovky konzerv nebo drátěná pletiva. Svařovat lze i plechy z hliníku a jeho slitin, ale i materiály málo známé, jako titan nebo v jaderných aplikacích zirkon.

Hlavní druhy odporového svařování jsou:

  • bodové svařování,
  • výstupkové svařování,
  • švové svařování,
  • stykové odporové svařování stlačením,
  • svařování natupo odtavením.

Bodové svařování

Bodové svařování

Nejznámější a nejpoužívanější druh odporového svařování. Jsme výhradní zástupci firmy Tecna v České republice. Známou výrobní společností specializovanou na rozsáhlou produkci bodovek a projekčních svařovacích strojů.

Princip bodového svařování

Spoje se vytvářejí v podobě svarových čoček mezi přeplátovanými dílci.. Pro svařování se používají válcové duté elektrody s výměnnou čepičkou = kontaktní špičkou. Podle uspořádání svařovacích elektrod rozeznáváme :

  • přímé bodové svařování – elektrody jsou umístěny souose z opačných stran svařovaných dílců,
  • nepřímé bodové svařování – elektrody jsou umístěny v různých osách z jedné strany svařovaných dílců.

Bodové svařování se používá na výrobu přeplátovaných spojů dílců z tenkého plechu, tloušťky běžně do cca 2,5–3 mm. Svařovat lze i větší tloušťky. Do dnešních dnů je to nejpoužívanější spojovací technologie v automobilové výrobě.

Kromě výroby automobilů a jiných dopravních prostředků (železniční kolejová vozidla, letecká výroba, výroba autobusů) se bodové svařování používá v mnoha jiných oblastech, např. při  výrobě různých plechových krytů pro strojní zařízení.

Švové svařování

Švové svařování

Švové svařování je průběžný proces využívající otáčejících se elektrod na překrývajících se plochách.

Švové svařování je hlavně určeno pro svařování nepropustných plechů pomocí elektrod ve tvaru kotoučů, které slouží k pohybu materiálů a přívodu svařovacího proudu.

Švové svařování se tak často nepoužívá jako svařování bodové, ale v některých oblastech, např. při výrobě některých typů radiátorů ústředního topení nebo plechových obalů, je v současné době nezastupitelné. Uplatňuje se jak v mechanizovaných a robotizovaných pracovištích při sériové výrobě, tak i v malosériových provozech.
