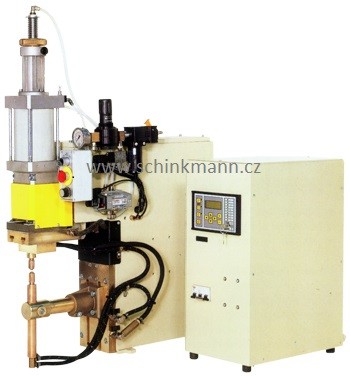

Bodovka stolní TECNA 2117 (90 kVA)

Popis produktu

• Středofrekvenční svářečky jsou konstruované k dosažení vysoké kvality sváření. • Provedení válce z chromované oceli zaručuje vysoký výkon a dlouhou životnost i při plném zatížení; nastavitelné antirotační zařízení. • Bezolejové pneumatické komponenty eliminují olejové výpary a chrání tak životní prostředí. • Válec s nastavitelným dvojím zdvihem ovládaným klíčem. • Zabudovaný filtr se zařízením regulace stlačeného vzduchu. Zařízení na odpojení stlačeného vzduchu. • Ventily regulující rychlost elektrod, tlumič otřesů válce při dopadu a tlumič výstupu vzduchu zajišťující minimální hluk. • Dvoupolohový elektrický pedál sevře a svaří kusy pouze tehdy, pokud jsou umístěny ve správné pozici. • Příprava pro připojení přídavného dvoustupňového elektrického pedálu pro přímé vyvolání druhého svářecího programu. • Vodou chlazený transformátor, desky, držáky elektrod a elektrody. Transformátor s vinutím zalitým epoxidovou pryskyřicí. • Maximální bezpečnost při práci zajišťují také dvouruční bezpečnostní ovladač s časovačem a odnímatelný klíčový selektor. Dvouruční ovladač je standardem pouze u výstupkových svářeček (u bodovek na přání). • Vypínač průtoku s indikátorem, jenž zastaví stroj, přestane-li být dodávána chladící kapalina. Kontrolní skříň pro středofrekvenční svářečky Kontrolní skříň, která řídí středofrekvenční svářečky, obsahuje invertor, řídící jednotku TE 600 a zařízení k ochraně a bezpečnosti. Jsou vyráběny v různých velikostech v závislosti na výkonu svářečky. Kontrolní skříň je konstruována tak, aby mohla být situována na pracovním stole a blízko svářečky. Řídící jednotka TE 600 Jednoduše programovatelná jednotka s alfanumerickým LCD displejem zobrazujícím hlášení ve vámi zvoleném jazyce. Možnost volby z 63 svařovacích programů, 2 s přímou volbou. Provoz na konstantní proud s možností přímé volby hodnoty svařovacího proudu. Během svařování je automaticky udržována hodnota vámi navoleného proudu. Systém měření svařovacího proudu s možností vkládat kontrolní limity hodnot proudu. Náběh a doběh proudu, pulsace, funkce předehřevu a dohřevu. Svařování proveditelné se třemi různými sekvenčními regulacemi k dosažení požadované křivky proudu. Nastavení doby sváření v milisekundách. Funkce krokovače pro kompenzaci opotřebení elektrod s programovatelnou křivkou. Počítadlo svárů s možností naprogramovat počet svárů, které mají být provedeny. Vyjímatelný klíč k uzamčení programování. Tlačítko volby dvouručního nebo nožního ovládání. Příslušenství 71380 rozhraní RS485 pro síťové připojení řídící jednotky. Slouží k programování a záznamu dat. 71379 rozhraní RS232 pro připojení k osobnímu počítači nebo tiskárně pro záznam dat. 2162 – 2163 otočný volič pro výběr programů sváření. 70462 přídavný elektrický dvoustupňový pedál pro vyvolání druhého programu sváření. 70491 dvouruční bezpečnostní ovládání (standard u svařovacích lisů). 2164 válec 1242 daN (Ø 125 dvoustupňový) celkový zdvih 100 mm. 2165 nízká síla přítlaku pro válce 736 daN. 2166 Válec 1242 daN (Ø 125 dvoustupňový) celkový zdvih 100 mm a nízká síla přítlaku 2167 proporcionální ventil a nízká síla přítlaku.Proporcionální ventil umožňuje přizpůsobit pracovní tlak přímo z řídící jednotky a přiřazovat správnou hodnotu tlaku každému programu. 2168 proporcionální ventil, nízká síla přítlaku a válec 1242 daN (Ø 125 dvoustupňový) celkový zdvih 100 mm. Proporcionální ventil umožňuje přizpůsobit pracovní tlak přímo z řídící jednotky a přiřazovat správnou hodnotu tlaku každému programu. Technické parametry: Napájení (jednofázové) [V/Hz]: 400/50 Výkon při 50% [kVA]: 90 Max. svářecí výkon [kVA]: 142 Zkratový proud [kA]: 32 Napětí naprázdno [V]: 9,4 Jištění [A]: 100 Hmotnost [kg]: 241
